一、風電齒輪的應用場景（核心：風力發電機傳動系統）
風電齒輪加工是風力發電機的“動力核心傳動部件”，核心作用是將風輪的低轉速（約10-30rpm）提升至發電機所需的高轉速（1500-3000rpm），同時傳遞巨大扭矩（MW級風機可達數萬N?m），幾乎所有并網型風力發電機（陸上/海上）都離不開它。具體應用集中在：
1.核心應用：風力發電機的增速齒輪箱
這是風電齒輪主要的應用場景，齒輪箱是風機“機艙”內的核心部件，風電齒輪作為齒輪箱的核心傳動單元，按風機類型細分：
陸上風機：1.5MW、2MW、3MW主流機型，齒輪箱內包含高速軸齒輪、低速軸齒輪、行星輪、內齒圈等（均屬于風電齒輪），適配陸地復雜地形（如山地、平原）的風速波動；
海上風機：5MW及以上大功率機型（如10MW、15MW），齒輪需適配海洋高濕度、高鹽霧、強腐蝕環境，且要求更高的可靠性（海上運維成本，設計壽命≥25年）；
雙饋式風機：占風機市場的70%以上，齒輪箱為“行星+平行軸”結構，風電齒輪承擔主要動力傳遞，是增速系統的核心；
半直驅風機：部分機型保留小型齒輪箱（增速比相對較低），風電齒輪仍用于優化轉速匹配，兼顧傳動效率與設備體積。
2.其他輔助應用
風機偏航系統：用于調整機艙朝向（對準風向）的減速齒輪，屬于小型風電輔助齒輪；

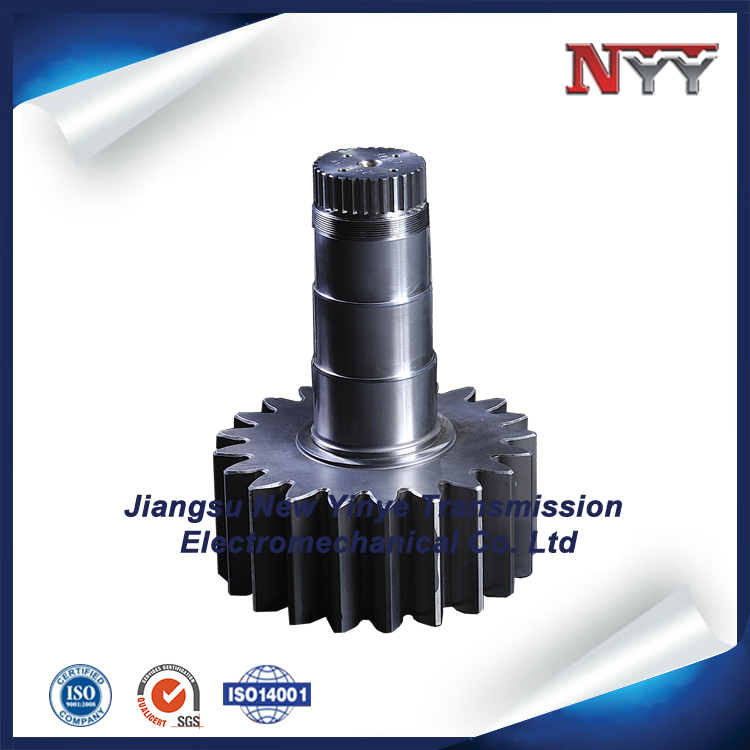

風機變槳系統：控制風輪葉片角度的傳動齒輪，需高精度、低噪音，保證葉片調節平穩。
應用核心要求
風電齒輪需滿足“高承載、低噪音、、耐惡劣環境”：需承受風載荷波動帶來的沖擊扭矩，連續運行（年運行時間≥7000小時），且齒面需抗點蝕、抗膠合（重載嚙合易產生的失效形式）。
二、風電齒輪的加工成型流程（按“毛坯→成品”，適配大功率、高精度需求）
風電齒輪多為中高強度合金結構鋼（如20CrMnTiH、20CrNiMo、17CrNiMo6），精度等級5-7級（核心齒輪5-6級），加工流程復雜，核心是“保證齒形精度、提升性能”，主流流程如下：
1.毛坯制備（關鍵：保證材料致密性）
工藝方式：熱模鍛（主流），部分大功率齒輪采用“電渣重熔+模鍛”（提升材料純度，減少夾雜、疏松缺陷）；
流程：鋼錠加熱至1100-1250℃→模具鍛造→鍛后熱切邊；
后續處理：
鍛后熱處理：正火+高溫回火（消除鍛造應力、細化晶粒，避免后續加工變形）；
探傷檢測：采用UT（超聲波探傷）、MT（磁粉探傷）檢測鍛件內部和表面缺陷（如裂紋、夾雜），確保無影響強度的缺陷。
2.粗加工（余量，接近成品形狀）
車削加工：數控車床/車銑復合中心加工：
加工基準面：精車端面、內孔（或軸徑），保證端面與內孔（軸徑）的垂直度≤0.005mm（基準精度直接影響齒形加工）；
加工外形：車削齒輪外圓、輪轂、臺階等結構，預留齒形加工余量（3-5mm）和后續磨削余量（0.3-0.5mm）。
鍵槽/花鍵加工：
輪轂式齒輪：加工中心銑削鍵槽（或花鍵），保證鍵槽與內孔的對稱度≤0.01mm；

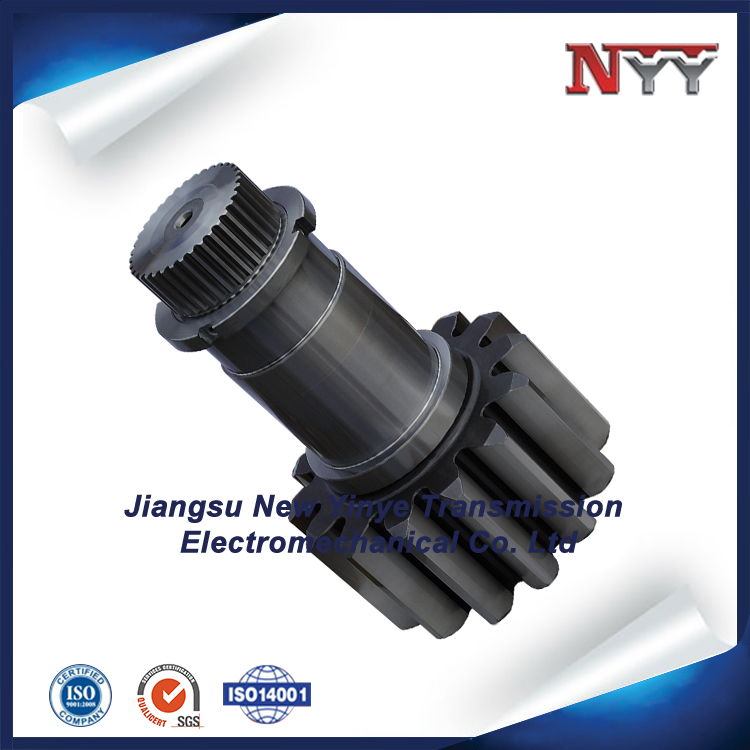

軸類齒輪（如高速軸齒輪）：車削花鍵（或滾銑花鍵），保證花鍵精度與軸徑同軸度。
3.半精加工（齒形粗加工，預留磨削余量）
主流工藝：滾齒（外齒輪）、插齒（內齒圈/行星輪）：
滾齒：數控滾齒機加工外齒輪齒形，通過滾刀與工件的展成運動，加工出近似齒形，預留磨削余量0.15-0.3mm；

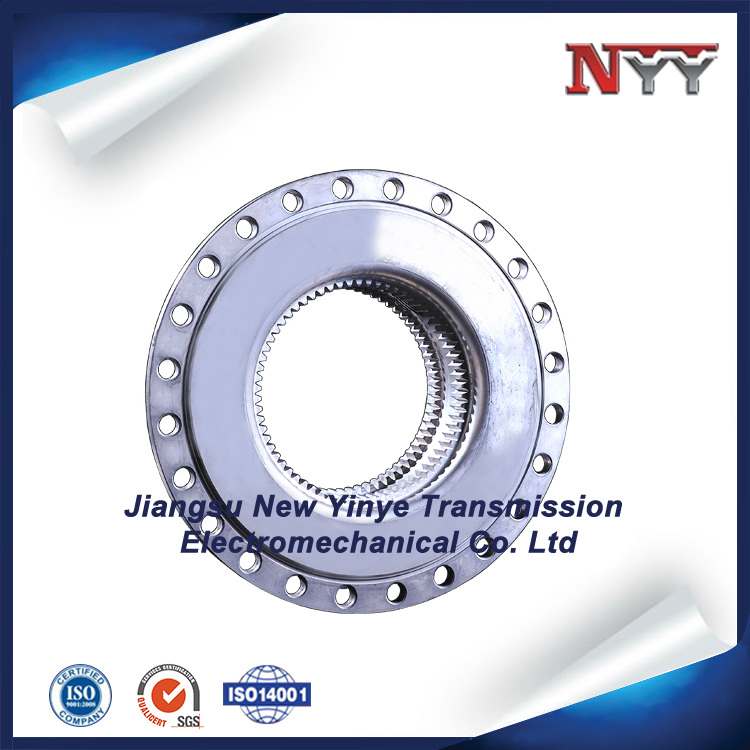

插齒：插齒機加工內齒圈（風電齒輪箱的固定齒圈），適配內齒加工的空間限制，預留磨削余量0.2-0.35mm；
精度控制：半精加工后齒形精度達到8-9級，齒距累積誤差≤0.03mm，為后續精磨奠定基礎。
4.熱處理（核心：提升強度與性）
風電齒輪經過“滲碳淬火+低溫回火”處理，這是保證其、性能的關鍵：
滲碳處理：在可控氣氛滲碳爐中，將工件加熱至900-950℃，通入富碳?xì)怏w（如氣+空氣），使碳原子滲入齒面（滲碳層深度1.5-3.0mm，根據齒輪尺寸和載荷調整）；
淬火處理：滲碳后油冷/高壓氣冷淬火，使齒面硬度達到HRC60-64（保證性），心部硬度HRC30-45（保證韌性，抗沖擊）；
低溫回火：180-220℃回火2-4小時，消除淬火應力，穩定組織，避免齒面開裂；
后續處理：
清洗：齒面殘留的淬火油和雜質；
探傷：MT（磁粉探傷）檢測齒面裂紋，UT檢測內部組織；
校正：若變形超差，采用壓力校正（或火焰校正），控制變形量≤0.1mm。
5.精加工（齒形磨削，保證終精度）
這是決定風電齒輪精度的核心工序，主流采用“磨齒”，部分高精度齒輪需額外珩齒：
磨齒加工：
設備：數控磨齒機（如蝸桿磨齒機、成形磨齒機）；
工藝：通過砂輪與工件的展成運動，磨削齒面，修正半精加工的齒形誤差：
外齒輪：蝸桿磨齒機磨削，齒形精度可達5-6級，齒面粗糙度Ra≤0.8μm；
內齒圈/行星輪：成形磨齒機/內齒磨齒機磨削，適配內齒空間限制，齒形精度6-7級；
冷卻：磨削過程中持續噴射乳化液（或磨削液），冷卻齒面、沖走磨屑，避免齒面燒傷（氧化變色）或裂紋。
珩齒（可選，高精度場景）：
用珩磨輪與齒輪嚙合旋轉，對齒面進行拋光，降低齒面粗糙度至Ra≤0.4μm，修正微小齒形誤差（如齒向鼓形），提升嚙合平穩性，降低運行噪音。
6.終檢驗與收尾
精度檢測：
齒形精度：齒輪測量中心檢測齒形誤差（f_Hα≤0.01mm）、齒向誤差（f_Hβ≤0.01mm）、齒距累積誤差（F_p≤0.02mm）；
表面質量：粗糙度儀檢測齒面Ra≤0.8μm，MT探傷復查齒面裂紋；
尺寸檢測：檢測內孔/軸徑、齒頂圓直徑、齒厚等關鍵尺寸，保證裝配精度。
收尾處理：
清洗：超聲波清洗齒面殘留磨削液和磨屑；
去毛刺：工具（油石、毛刷）齒頂、齒根毛刺；
防銹處理：齒面涂防銹油（或磷化處理），尤其海上風機齒輪需額外做防腐涂層（如達克羅涂層）；
動平衡（軸類齒輪）：高速軸齒輪需做動平衡試驗（平衡精度G2.5級以上），避免高速旋轉時振動。
三、風電齒輪加工的核心技術要點
材料與熱處理控制：滲碳層深度均勻性（誤差≤0.2mm）、齒面硬度一致性（HRC波動≤2級），避免因熱處理不均導致齒面早期失效；
齒形精度控制：磨齒時需修正“齒向鼓形”（齒面中間略凸），保證嚙合時接觸斑均勻分布（接觸面積≥70%），降低局部應力集中；
設計：齒根圓角優化（增大圓角半徑，減少應力集中）、齒面噴丸強化（部分機型采用），提升齒根抗彎曲疲勞強度；
環境適配：海上風機齒輪需做“鹽霧試驗”，保證耐腐蝕性，齒輪箱內齒輪需適配潤滑油的兼容性（避免膠合失效）。
總結
風電齒輪的核心應用是“風力發電機增速齒輪箱”，是實現風能轉化為電能的關鍵傳動部件；其加工成型的核心邏輯是“毛坯+機加工+強化熱處理+高精度磨齒”，每一步都圍繞“高承載、、長壽命”展開，終滿足風機20-25年的連續運行要求。
